Щеточные и бесщеточные лодочные электромоторы: детальное сравнение

Современный рынок лодочных электромоторов в Украине представлен двумя основными типами: щеточными и бесщеточными моторами. Каждый тип имеет свои преимущества и особенности, которые важно понимать для правильного выбора и эксплуатации. В этой статье мы подробно рассмотрим конструкционные отличия, принципы работы и практические аспекты использования обоих типов моторов, которые представлены брендами Haswing, Fisher и Haibo на украинском рынке.

Конструкция и принцип работы щеточных электромоторов

Щеточные электромоторы являются традиционным типом двигателей, который используется уже более века. Их конструкция состоит из нескольких ключевых компонентов, которые обеспечивают преобразование электрической энергии в механическую.

Основные компоненты щеточного электромотора:

• Статор – неподвижная часть с постоянными магнитами
• Ротор (якорь) – вращающаяся часть с электромагнитами (обмотками)
• Коллектор – механизм, изменяющий направление тока в обмотках
• Щетки – электропроводящие элементы, контактирующие с коллектором

Принцип роботи:

В щеточных электромоторах статор содержит постоянные магниты, а ротор имеет электромагнит. Когда на щетки подается электрический ток, он передается через них на коллектор и далее к обмоткам ротора. Обмотки создают электромагнитное поле, которое взаимодействует с магнитным полем статора, вызывая вращение ротора. Коллектор и щетки обеспечивают постоянную смену полярности, что поддерживает непрерывное вращение.

Именно механический контакт между щетками и коллектором является характерной особенностью щеточных двигателей и одновременно их слабым местом, поскольку приводит к износу щеток.

Конструкция и принцип работы бесщеточных электромоторов

Бесщеточные электромоторы (BLDC) являются более современной альтернативой, получившей широкое распространение в течение последних десятилетий. Их конструкция значительно отличается от щеточных аналогов.

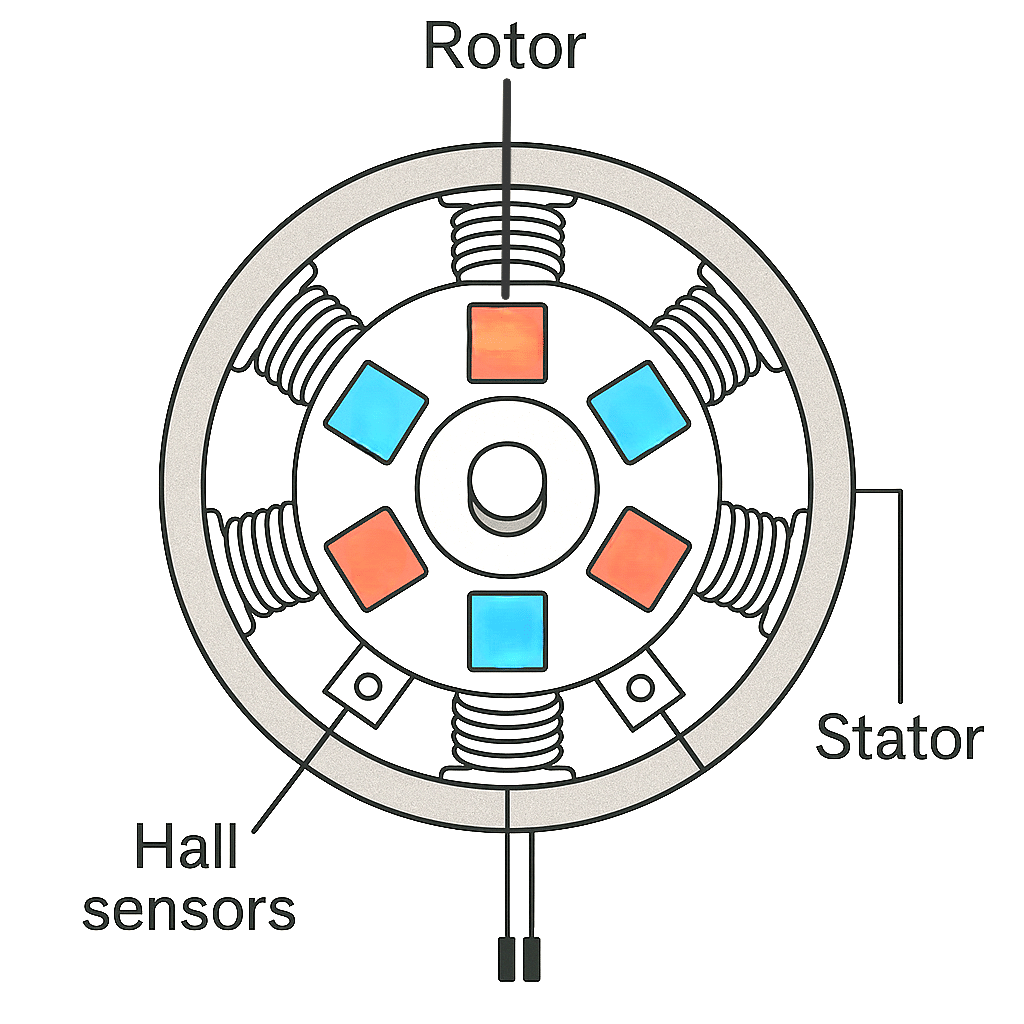

Основные компоненты бесщеточного электромотора:

• Статор – неподвижная часть с обмотками
• Ротор – вращающаяся часть с постоянными магнитами
• Электронный контроллер (ESC) – управляет коммутацией обмоток
• Датчики положения (обычно датчики Холла) – определяют положение ротора

Принцип роботи:

В бесщеточных моторах, в отличие от щеточных, статор содержит обмотки, а ротор – постоянные магниты. Электронный контроллер (ESC) создает ток, который поочередно питает обмотки статора, формируя вращающееся магнитное поле. Это поле взаимодействует с магнитами ротора, заставляя его вращаться. Датчики отслеживают положение ротора и передают информацию контроллеру, который определяет оптимальный момент для коммутации обмоток. Такая система обеспечивает высокую эффективность и устраняет потребность в механическом контакте.

Сравнительный анализ щеточных и бесщеточных электромоторов

Выбор между щеточными и бесщеточными моторами зависит от многих факторов, включая требования к производительности, бюджет и условия использования. Рассмотрим основные параметры сравнения этих типов электромоторов.

Эффективность и производительность

Бесщеточные моторы имеют значительно более высокую эффективность (85-95%) по сравнению с щеточными (75-80%). Это означает, что при одинаковой входной мощности бесщеточные моторы обеспечивают большую полезную мощность и длительное время работы от аккумулятора. Они также имеют более высокую максимальную скорость вращения – более 10000 об/мин, тогда как щеточные ограничены примерно 5000 об/мин.

Надежность и срок службы

Бесщеточные моторы имеют значительно более долгий срок службы (более 10000 часов) по сравнению со щеточными (около 3000 часов). Это объясняется отсутствием механического износа, характерного для щеточных моторов из-за трения щеток о коллектор. График ниже демонстрирует, как эффективность щеточных моторов снижается со временем из-за износа щеток, тогда как бесщеточные сохраняют стабильную эффективность.

Технические особенности эксплуатации

Щеточные моторы создают больше шума из-за механического контакта щеток и коллектора, а также выделяют больше тепла из-за трения. Бесщеточные моторы работают почти бесшумно, что является большим преимуществом для рыбалки, поскольку не отпугивают рыбу. Они также генерируют меньше тепла, что повышает общую эффективность системы.

Стоимость владения

Хотя начальная стоимость бесщеточных двигателей выше, их общая стоимость владения за весь срок службы часто ниже. Это объясняется более длительным сроком службы, более высокой энергоэффективностью и меньшими затратами на обслуживание. Подробное сравнение стоимости владения представлено в таблице ниже.

Рекомендации по выбору электромотора

При выборе лодочного электромотора важно учитывать ряд факторов, которые влияют на производительность и удовольствие от использования.

Для кого подходят щеточные моторы:

• Для пользователей с ограниченным бюджетом
• Для лодок малых размеров и низкого веса
• Для нечастого, периодического использования
• Для тех, кто может самостоятельно обслуживать мотор

Для кого подходят бесщеточные моторы:

• Для тех, кто ценит тишину во время рыбалки
• Для больших лодок и регулярного использования
• Для тех, кто ищет высочайшую эффективность и долгий срок службы
• Для пользователей, которые готовы платить больше за качество и надежность

Обслуживание и уход за электромоторами

Надлежащее обслуживание значительно продлевает срок службы любого типа электромотора.

Обслуживание щеточных моторов:

• Регулярная проверка и замена щеток (каждые 100-300 часов работы)
• Очистка коллектора от угольной пыли (каждые 100-300 часов работы)
• Проверка подшипников и смазка подвижных частей
• Тщательная промывка пресной водой после использования в соленой воде

Обслуживание бесщеточных моторов:

• Проверка целостности пропеллера и удаление намотанных водорослей
• Промывка мотора пресной водой после использования
• Проверка электрических соединений
• Защита электронного контроллера от влаги

Висновки

Выбор между щеточными и бесщеточными электромоторами зависит от конкретных потребностей, условий использования и бюджета. Щеточные моторы остаются популярными благодаря более низкой стоимости и простоте конструкции, однако имеют ограниченный ресурс из-за износа щеток. Бесщеточные моторы предлагают более высокую эффективность, тихую работу и значительно более долгий срок службы.
